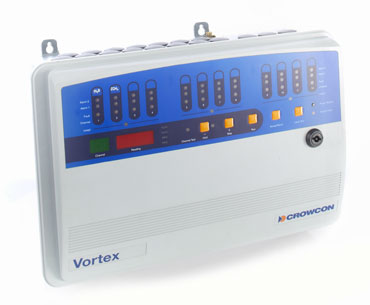

Vortex是科爾康靈活的一款控制系統，可以根據客戶現場需要進行定制，無需大量復雜布線。
Vortex有四種安裝方式：壁掛式、19英寸機架式、非標準盤裝面板式和Exd隔爆式（Vortex FP）。
Vortex機架式和面板式安裝包含基本輸入、輸出及控制器模塊，這些模塊均安裝于DIN導軌上。一個可選顯示模塊安裝在前面板或19英寸機架式控制柜上。該配置能與各種專用機殼完美結合，例如19英寸機柜或防護等級等。
Vortex FP 滿足ATEX防爆認證，用于1，2級危險區，例如海上平臺和煉油廠。Vortex FP 擁有Vortex的所有特性，如RS-485modbus通訊協議，進行遠程不開蓋校準和配置。Vortex FP磁性開關，不打開儀器外殼就能對系統進行檢查和調試。
產品特性
簡單易用
日常所有的操作都可通過前面板按鍵完成
前面板故障及警報燈表示實時系統狀態報警，通道設置可以通過面板進行調整
為靈活
每個通道有一個故障報警和3個濃度報警等級，在各種操作模式下可以與24個輸出繼電器結合使用
VortexPC軟件;簡單易用的WindowsTM軟件包可輕松實現定制化操作
便于使用的VortexPC 軟件，用戶可以輕松配置控制系統Vortex采用標準Modbus RTU 通訊模式，方便與PLC,DCS和SCADA控制系統相連
堅固可靠
Vortex防水防塵，能經受標準測試，IP65防護等級
實時檢測所有繼電器，確保系統無障礙運行
內置備用電池，持續監測電池的連接和充電狀態
維護簡便
模塊化結構讓Vortex本身易于擴展
安裝在墻上，調試控制面板非常方便
每個區域可獨立鎖定，某個區域鎖定后不會影響其他區域的正常工作
技術參數
型號 | Vortex | Vortex Rack/Panel | Vortex FP | |||
尺寸 | 470 x 306 x 170mm (18.5x12 x 6.5 inches) | 機架顯示：19” 3U標準 面板顯示：441x128mm | 440 x 640 x 332mm (17.3x25 x 13 inches) | |||
重量 | 12kg (27lbs) | 由具體配置決定 | 約70kg (154lbs) | |||
外殼材料 | 后殼：鋁合金 前面：ABS | LM25鋁合金加聚酯涂層 | ||||
密封等級 | IP65/IP66 | 由安裝柜決定 | IP54,IP66(加裝密封配件) PL32M化合物配件 | |||
通道 | 12 | 12 | 12 | |||
輸入：氣體 火災-煙感探頭和溫感探頭 手動報警點 | 2或3線4-20mA(有源或無源)，0-5V 最多3個回路 最多20個探測點 | 由具體配置決定 | 由具體配置決定 | |||
繼電器 型號
通用
可編程 繼電器狀態 | 最多24 SPCO繼電器，6A/250Vac 電源故障，電池低電量，電池故障 報警，故障和系統事件 常開/常閉 閉鎖/非閉鎖 時間延長和脈沖激發 | 最多32 SPCO繼電器 | 由具體配置決定 | |||
數字通訊 DCS/PLC/PC現場配置連接 | RS-485 Modbus或RS-232(軟件和連接線) | 由具體配置決定 | 由具體配置決定 | |||
數據記錄 | 最多300報警，電源，故障系統事件 | 由具體配置決定 | 由具體配置決定 | |||
面板指示 | 通道號：2位7段LED氣體讀數：4位7段LED 測量單位：ppm,%vol,%lel,Fire 電源：綠色LED 電池狀態良好：綠色LED 運行/暫停狀態提示：綠色LED 通道測試狀態提示：閃爍黃色LED 系統故障-完整：黃色LED | 由具體配置決定 | 由具體配置決定
顯示信息可以改變，在使用磁棒校準時輸出能夠被禁止 | |||
報警 | 聲音-內置蜂鳴器，Piezo 視覺報警-報警：1,2等級報警，紅色LED -故障：每通道，黃燈LED -鎖定：每區，黃燈LED | 由具體配置決定 | 由具體配置決定 | |||
電源 | 交流：110/120V或220/240Vac, 50-60hz 直流：20-30Vdc 備用電池：2Ah內置 | 由具體配置決定 | 交流：110/120V或220/240Vac, 50-60hz 直流：20-30Vdc 無備用電池 | |||
認證 | 低壓：EN61010-1 EMC:EN50270, FCC, ICES 危險區：N/A | 低壓：EN61010-1 EMC:EN50270, FCC, ICES 危險區：N/A | 低壓：EN61010-1 EMC:EN50270, FCC, ICES 危險區：ATEX Ex Ⅱ 2G | |||
工作溫度 | -10°C ~ +40°C (-14°F ~ 104°F) 詳細請聯系科爾康 | 由具體配置決定 | 由具體配置決定 | |||
環境濕度 | 0 - 95% RH非冷凝 | 由具體配置決定 | 由具體配置決定 | |||
功能安全認證 | IEC61508 | IEC61508 | IEC61508 | |||
