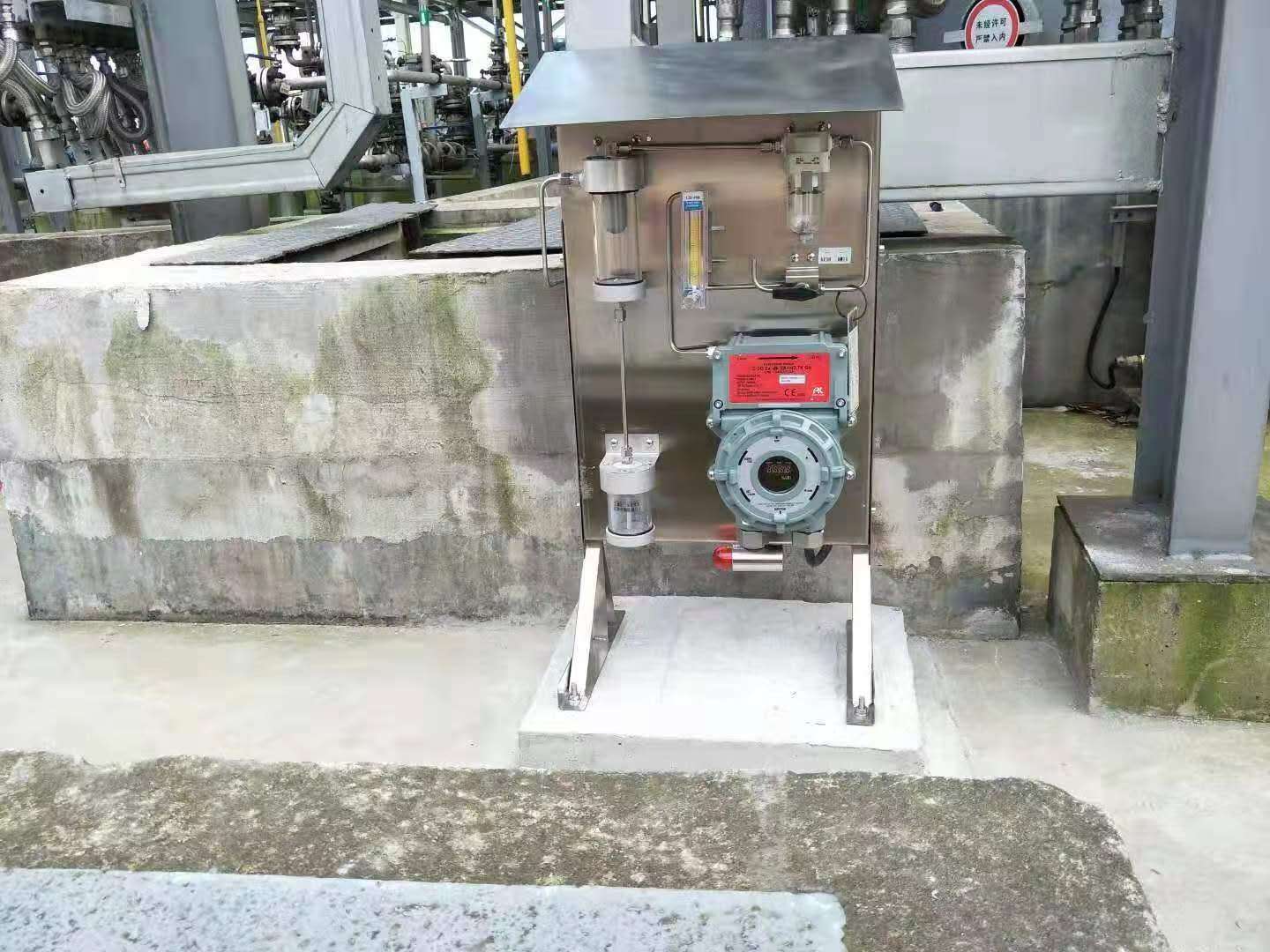

背板式LEL采樣分析單元
一、系統概述
本產品適用于石油化工行業可燃氣體在線監測，基于紅外IR探測原理，是符合現行國內和國際通用行規的優質產品，滿足有關計量、環境法規和標準。本系統具有響應時間快，測量精度高、使用壽命長，簡易維護等特點。適用于測量苯系物、醇類、各種烴類及衍生物等易燃易爆炸氣體。防止區域內高濃度氣體的產生而發生爆炸，從而避免產生超標排放的環保、安監的違規問題。
二、系統設計
1、石油化工行業可燃氣體在線監測的必要性
頻發不斷的可燃氣爆炸事故，讓人不得不重視可燃氣報警器的安裝必要性。可燃氣報警器可探測燃氣濃度，把它安裝在發生燃氣泄漏的場所，當燃氣在空氣中的濃度超過設定值探測器便會觸發報警，啟動聯動裝置，通風或關閉氣源，排除險情，大程度的避免火災、爆炸、窒息、死亡等惡性事故的發生。
2、安裝可燃氣體在線監測的功能體現
可燃氣體檢測報警系統就是要解決車間工廠安全問題，可燃氣體檢測儀對工廠內可燃氣體含量進行檢測、數據分析、電路轉換，經 信號線路傳送到主機控制系統上，再有控制系統到中心監測計算機進行分析，對可燃氣體以曲線和數據方式顯示、超限報警，并對相關歷史數據進行存儲管理。監控室記錄并分析工廠內可燃氣體濃度值。
可燃氣體檢測儀將會探測到工廠內可燃氣體濃度傳輸到控制系統上，一旦工廠內可燃氣體濃度達到上限報警值，控制系統就會發出聲光報警, 并輸出高限報警信號以啟動排風扇或者現場監控安全人員采取更有效的措施，降低現場的可燃氣體濃度。如果可燃氣體濃度檢測儀器探測到氣體濃度持續上升，并達到高限報警值, 那控制系統就會輸出高限報警信號（脈沖信號)以啟動緊切斷電磁閥，切斷氣源。
3、系統配置
該監測系統由日本理研計器D58系列探測儀，德國BUHLER采樣預處理單元、德國KROHNE 精密流量控制產品、PTFE耐腐蝕耐高溫管線等組成。系統具有有效的除塵除濕預處理樣氣功能，通過精密流量控制，使得儀器測量更為精準，可靠。
4、系統原理
設備采樣探頭通過接口連接工藝管道上，通過采樣泵把工藝廢氣抽入采樣單元進氣口，經過帶冷凝功能的水塵過濾器，可以把樣氣中的粉塵，水汽過濾下來，冷凝水通過自動排水蠕動泵單元排除系統外部。最后通過流量計調節穩流，把干凈的，濕度較低的，穩定的樣氣送入探測儀內傳感器分析。
系統設置三通標定切換閥用于樣氣采集和系統定期標定切換。每6個月或1年，儀表會有零點漂移產生，通入標準濃度的丙烷氣體進行校準。系統校準時，需DSC上位機上確認或者屏蔽高濃度報警信號輸出，防止系統停機或者安全隱患。
5、日常維護
每月建議開柜檢查流量計流量、過濾器濾芯顏色、采樣泵溫度和聲音；
根據檢查情況，調整流量，更換沾污嚴重的濾芯；
建議每月切換一次標定閥，以檢查儀器零點情況；
建議每6個月或者1年廠家技術標定探測儀。
6、系統參數
工作電源 ：AC220V &DC24V
量程：0-100%LEL
檢測原理： 催化燃燒探測原理
檢測精度：2%LEL
工作溫度：-20~50℃
響應時間：＞ 20S
標定氣體：0.849%VOL 丙烷標準氣體
采樣方式：連續泵吸式
輸出：4-20mA/ HART
報警：低報、高爆、儀器故障、流量報警
整機尺寸：600*400*20mm
防爆等級： Ex II B H2, T4
整機重量：15KG
